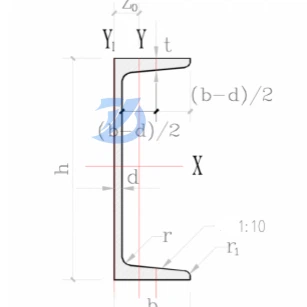

Informații despre secțiune transversală:
-
h-Înălțimea
-
b-Latimea piciorului
-
d-Grosimea taliei
-
t-Grosimea medie a picioarelor
-
r-Raza arcului interior
-
r1-Raza arcului capătului piciorului
-
I-Momentul de inerție
-
Modulul secțiunii W
-
i-Raza de inerție
1.Tabelul abaterilor admisibile
| Model |
Abatere admisă (mm) | ||
|
Înălţime h |
Latimea piciorului b |
Grosimea taliei d |
|
| 5-8 | ±1.5 | ±1.5 | ±0.4 |
| >8-14 | ±2.0 | ±2.0 | ±0.5 |
| >14-18 | ±2.5 | ±0.6 | |
| >18-30 | ±3.0 | ±3.0 | ±0.7 |
| >30-40 | ±3.5 | ±0.8 | |
2.Lungimea conformă cu tabelul
| Model | Lungime (mm) |
| 5-8 | 5-12 |
| >8-18 | 5-19 |
| >18-40 | 6-19 |
3.Tabelul de abateri admisibile de lungime
| Lungime fixă, lungimi multiple (m) | Abatere admisă (mm) |
| Mai mic sau egal cu 8 | +40 |
| >8 | +80 |
4.Descrierea produselor
1. Curbură
Curbura pe metru nu trebuie să depășească 3 mm, iar curbura totală nu trebuie să depășească 0,3% din lungimea totală.
2. Torsiunea
Oțelul canalului nu trebuie să aibă torsiune evidentă.
5.Greutatea și abaterea admisă
1. Livrare în funcție de greutatea teoretică sau calitatea reală.
2. Când se calculează greutatea teoretică, densitatea oțelului este de 7,85 g/cm³.
6.Metoda de inspecție
1. Metoda de verificare a dimensiunii
(1) Înălțimea de inspecție se bazează pe înălțimea taliei.
(2) Lățimea piciorului trebuie verificată fără influența denivelării taliei.
(3) Verificați deformarea taliei cu o riglă și un calibre.
(4) Verificați lungimea cu o riglă sau o bandă de măsurare.
(5) Grosimea medie a piciorului este verificată pe rolă la întoarcerea rolei.
2. Locația de inspecție
Deformarea la îndoire și panta marginii exterioare a oțelului canalului trebuie verificate la o distanță de nu mai puțin de 750 mm de la capăt.
